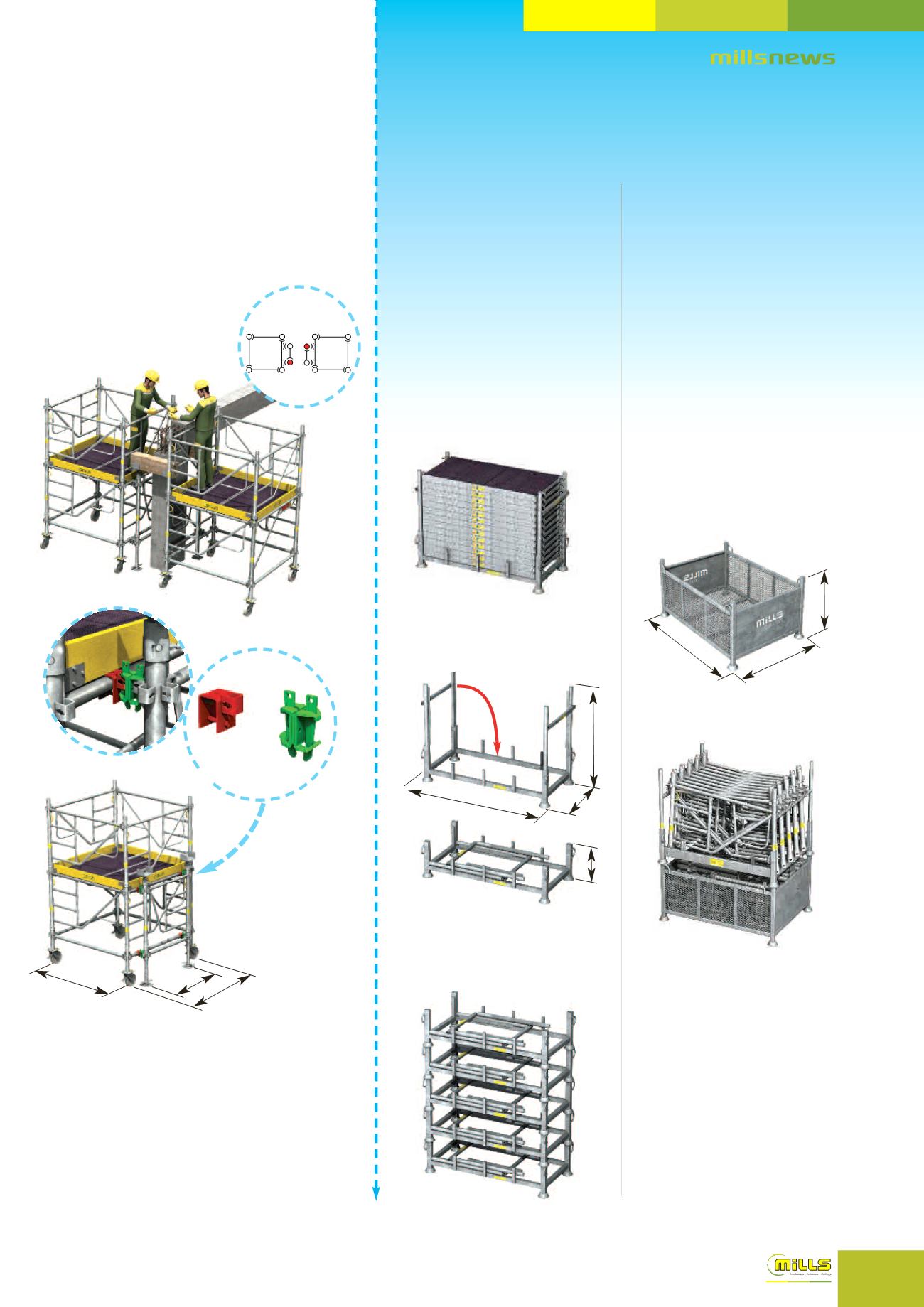

L’échafaudage roulant Touréchaf en 1,50 m est
équipé d’une extension
d’étaiement en module
de 1,00 m qui est relevée
pour le déplacement.
La solution mobile de clavetage
de poutres :
Moise
de 0,15
+
U
1
étrier
Liaison des
éléments
Nouveaux berceaux et bac
pour la Touréchaf !
114 (1,00)
164 (1,50)
122
Berceau 13 planchers :
Un nouveau berceau est dédié au
colisage des planchers à trappe.
comme le berceau 20 cadres, il
est conçu pour améliorer l’ergo-
nomie et limiter son encombre-
ment à vide.
capacité de chargement :
- planchers à trappe 1,00 m :
13
- planchers à trappe 1,50 m :
13
Bac de stockage :
Le nouveau bac permet le coli-
sage de l’ensemble des pièces
principales, hors planchers et
cadres qui ont déjà leurs ber-
ceaux.
Il peut se superposer sur les
berceaux 20 cadres pour opti-
miser le chargement des ca-
mions.
capacité de chargement :
- moise de 1,00 m :
210
- moise de 1,50 m :
133
- vérin de tête 2 entrées : 50
- vérin de pied :
100
Rétractable pour rangement.
80
empilement pour limiter
l’encombrement.
45
120,5
167
84,5
empilement du bac et du
berceau 20 cadres 1,50 m.
Toutes les dimensions sont en cm.
Fixation de
l’extension à
l’aide du
”U
1
étrier”
et de la “moise
de 0,15”
150
(ou100)
150
100
