Aufbau
und Abbau mit
PSA
...
6

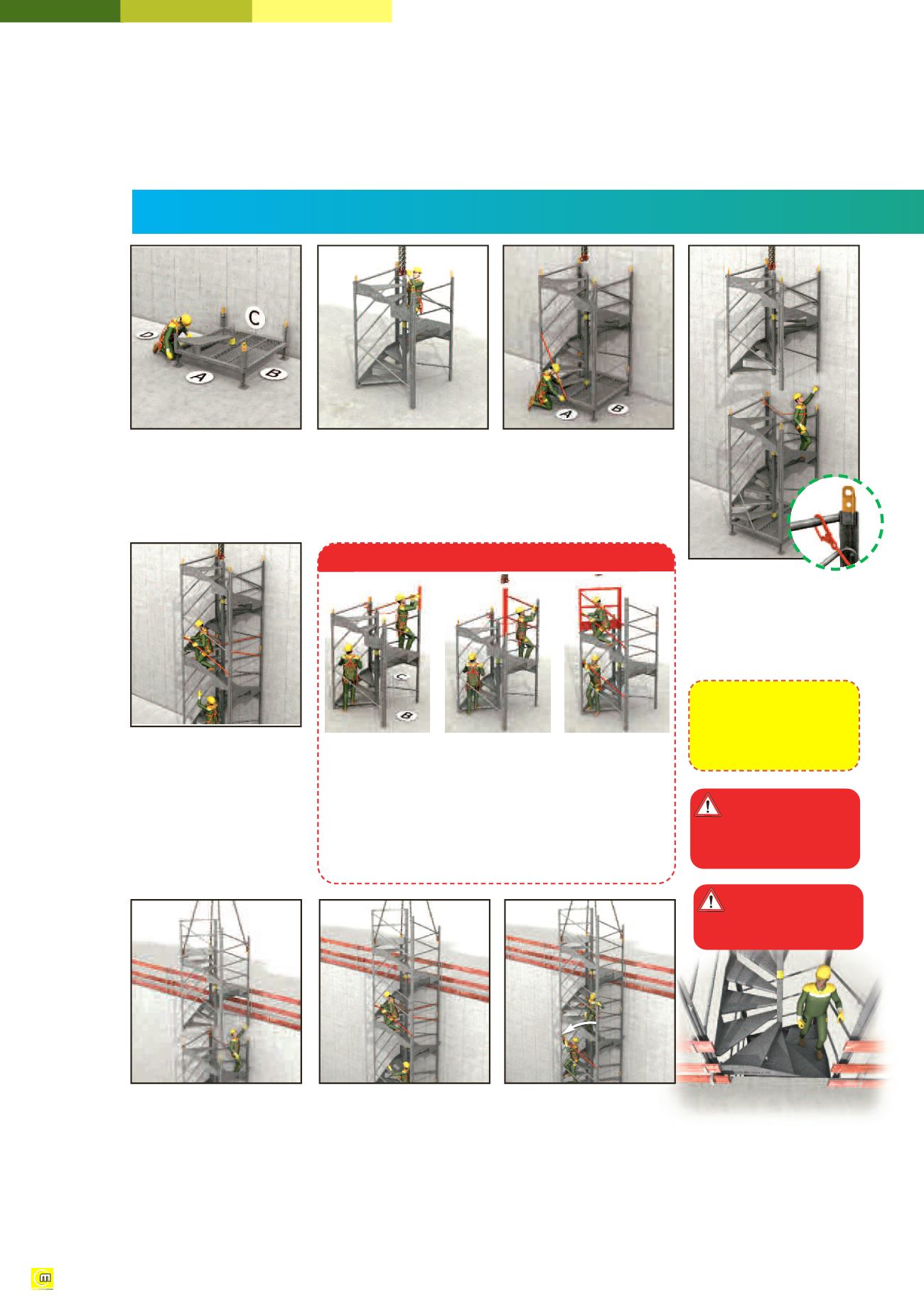

E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
* Die Seiten sind auf dem Aufkleber, der auf den Standardmodulen
- angebracht ist gekennzeichnet. - Schrauben: H-M24x35-8-8 + Unterlegscheiben.
>
1
- Ausrichtung der
Grundplatte entsprechend
der Höhe der zu
erreichenden Ebene*.
Hier ist ein Beispiel mit
Ausstieg auf der C Seite.
Waagerechtstellung der
Grundplatte
>
2
- Zugang im Standard-
Modul zum Aufhängen des
Seilgeschirrs in den
Mittelring.
>
3
- Aufsetzen des Standard-
moduls auf die Grundplatte und
Befestigung der 4 Pfosten mit
M24 Schrauben. Seilgeschirr
abnehmen. Handläufe
vorzugsweise am Haupteingang
auf Seite A anbringen
>
4
- Zugang in
der Escalib Mills mit auf der
oberen Traverse eingehängtem
Sicherheitsgurt .
Anbringung des zweiten
Standard- moduls und Aufbau der
4 Pfosten mit M24 Schrauben.
>
6
- Mit auf der
oberen Traverse
ein- gehängtem
Sicherheits- gurt
den kleinenPfosten
auf die Ecken der
Seiten C und B auf-
Schrauben befestigen.
setzen. Mit M24
Handlauf anbringen.
>
7
- Große
Pfosten mit dem
Kran aufsetzen.
Mit M24 Schrauben
befestigen.
Die 2 Handläufe an-
bringen. Seilgeschirr
abnehmen.
>
8
- Geländer
mit dem Kran
aufsetzen. Mit M24
Schrauben
befestigen. Die 2
Handläufe an-
bringen. Kranhaken
auf die 4 Hubringe
anschlagen.
LETZTES ESCALIB MILLS STANDARDMODUL
Montage der Pfosten und des Geländers.
>
5
- Die 3 Handläufe mit
Hilfe eines zweiten Monteurs
zwischen den 2 Modulen
anbringen.
Seilgeschirr abnehmen. Schritt
4 und 5 bei Bedarf wiederholen,
Escalib Mills dabei verankern
>
9
- Zugang in Escalib Mills
mit eingehaktem Sicherheitsgurt
auf der oberen Traverse. Das
letzte Standardmodul aufsetzen
und die 4 Holme mit M24
Schrauben befestigen.
>
10
- Die 3 Handläufe mit
Hilfe eines zweiten Monteurs
zwischen den 2 Modulen
anbringen.
>
11
- Den 3. Handlauf auf
Seite A anbringen.Vor
Abnehmen des Seilgeschirrs
sicherstellen, dass die
Verankerungen installiert sind.
>
12
- Handläufe
schwenken, um den Ausstieg
bei der gewünschten Ebene
zu ermöglichen.
ACHTUNG:
Sicherstellen, dass der
Boden zur Ausstellung der
Escalib Mills die Belastungen
tragen kann.
ANWEISUNGEN:
> Verankerungen mit fortschrei-
tender Montage installieren.
> DerAbbau erfolgt in umge-
kehrter Reihenfolge.
ACHTUNG:
Die allgemeinen Vors-
chriften für Handhabung und
Stabilität sind zu beachten.
